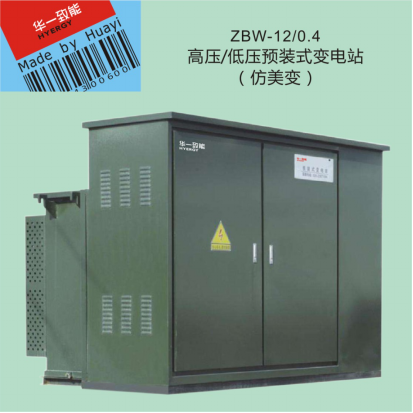

ZBW-12/0.4高壓/低壓預裝式變電站（仿美變）
概述
ZBW-12/0.4高壓/低壓預裝式變電站（簡稱仿美變），是將額定電壓12kV的高壓配電裝置、10/0.4kV的電力變壓器、低壓配電裝置和電能計量裝置等預裝組合在一起的緊湊型成套配電裝置。主要用于三相交流額定頻率為50Hz，額定電壓為3.6～12/0.4kV的電力系統中，作為動力與照明供電之用。特別適合于城網中改造道路兩旁的配電線路，也可適用于住宅小區、街道、大型工地、高層建筑、工礦企業及臨時性設施等場所使用。
符合標準
l GB 17467-2010 高壓/低壓預裝式變電站
l JB／T 10318-2002 油浸式非晶合金鐵心配電變壓器技術參數和要求
l DL／T 537-2002 高壓/低壓預裝箱式變電站選用導則其它相關現行標準
使用環境條件
l 海拔：不超過2000米；
l 環境溫度：最高溫度+40℃，最低溫度-25℃；
l 相對濕度：日平均相對濕度95%及以下，月平均相對濕度90%及以下；
l 戶外風速不超過35m/s；
l 地面傾斜度不大于3度；
l 地震水平加速度為0.4m/s,垂直加速度為0.2 m/s；
l 安裝地點應無火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈振動；
l 當使用環境超出上述規定的使用條件時，需與本公司協商。
產品特點
l 結構緊湊、體積小、整體強度高、運輸安裝方便；
l 機械強度高、密封性能好、防腐蝕性能優異、通風散熱性能強；
l 變壓器采用BS9及以上型號的全密封型油浸自冷式變壓器，變壓器殼體裝有壓力釋放裝置；
l 低壓室配無功功率補償裝置及多條出線回路，并選用電容器專用型交流接觸器、阻燃型的接線端子等元器件，低壓室無裸露導體，低壓母線外加熱縮套管，保證其安全可靠。
主要技術參數
項目 | 單位 | 數值 | ||
高 壓 單 元 （HV） | 額定電壓 | kV | 12 | |
額定頻率 | Hz | 50 | ||
額定1min工頻耐受電壓 | 對地及相間 | kV | 42 | |
隔離斷口 | 48 | |||
額定雷電耐受電壓 | 對地及相間 | kV | 75 | |
隔離斷口 | 85 | |||
額定電流 | 主回路 | A | 630 | |
熔斷器回路 | 200 | |||
低 壓 單 元 （HL） | 額定短時耐受電流有效值（1s） | kA | 30、50 | |
額定峰值耐受電流 | kA | 63、105 | ||
額定電壓 | V | 220、380 | ||
額定電流 | A | 400、630、1250、1600 | ||
變 壓 單 元 （T） | 補償容量 | kVar | 0～320 | |
額定容量 | kVA | 80～800 | ||
阻抗電壓 | % | 4；4.5 | ||
額定分接 | ±2×2.5%；5% | |||
聯結組標號 | Y，yn0；D，yn11 | |||
訂貨須知
訂貨時應提供下列資料：
l 型號、容量、數量、顏色、外形尺寸要求及外殼材料；
l 變壓器的型號、性能、聯結組別、分接范圍及阻抗要求；
l 高、低壓側一次接線方案，元器件型號、規格和要求；
l 電力智能化管理網或物業管理對預裝式變電站的入網配置要求；
l 使用環境要求；
l 其它特殊要求，與制造商協商。
