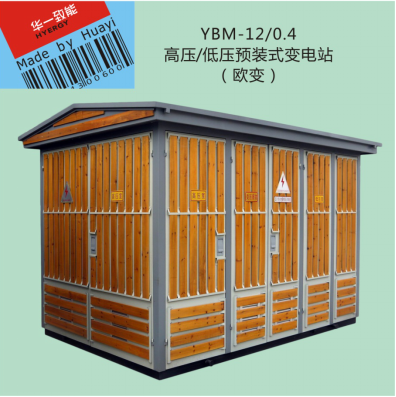

YBM-12/0.4高壓/低壓預裝式變電站（歐變）
概述
YBM-12/0.4高壓/低壓預裝式變電站（簡稱歐變）是將高壓成套設備、變壓器、低壓成套設備等組合而成的成套配電裝置，由工廠預先裝配完成的可移動變電站。具有成套性強、體積小、結構緊湊、運行安全可靠、維護方便，以及可移動等特點。適用于城市公共配電、路燈配電、工礦企業、住宅小區、油田碼頭、賓館、公園及工地施工等。在配電系統中，既可用于環網配電系統，也可用于雙電源或放射終端配電系統。
符合標準
l GB 17467-2010 高壓/低壓預裝式變電站
l JB／T 10318-2002 油浸式非晶合金鐵心配電變壓器技術參數和要求
l DL／T 537-2002 高壓/低壓預裝箱式變電站選用導則其它相關現行標準
使用環境條件
l 海拔：不超過2000米；
l 環境溫度：最高溫度+40℃，最低溫度-25℃；
l 相對濕度：日平均相對濕度95%及以下，月平均相對濕度90%及以下；
l 風壓：不大于700Pa；
l 抗震能力：地震烈度不超過8度；
l 安裝地點應無火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈振動；
l 當使用環境超出上述規定的使用條件時，需與本公司協商。
產品特點
l 由高壓室、變壓器室和低壓室組成；
l 具有終端、環網或雙電源供電方式；
l 可提供單臺或雙臺變壓器供電方案；
l 可選擇油浸式或干式變壓器；
l 外殼可選用不銹鋼、鋁合金、冷軋鋼板、彩鋼復合板、非金屬（GCR）或多種材料的組合；
l 外觀可采用仿木屋型、仿石材型、天然真石漆、藝術造等多種方案；
l “五防”功能齊全，操作維護方便，運行安全可靠；
l 機械強度高、密封性能好、防腐蝕性能優異、通風散熱性能強；
l 合理的尺寸比例、重量輕、外型美觀與環境協調。
主要技術參數
序號 | 項 目 | 單位 | 高壓電器 | 變壓器 | 低壓電器 | ||
1 | 額定電壓 | kV | 7.2/12 | 6/0.4、10/0.4 | 0.4 | ||
2 | 額定容量 | kVA | 50～1600 | ||||
3 | 額定電流 | A | 200、400、630（注3） | 100～3200 | |||
4 | 額定短路開斷電流 | kA | 16、20、31.5（注4） | 15～63 | |||
額定短時耐受電流及持續時間（注1） | kA | 16、20/4s（注5） | 15、30/1s | ||||
5 | 額定峰值耐受電流（注2） | kA | 40、50（注6） | 30、63 | |||
6 | 額定絕緣水平 | 1min工頻耐受電壓 | 隔離斷口 | kV | 36/48 | 2 | |
相間及對地 | 32/42 | 25/35（油浸） 20/28（干式） | 2 | ||||
雷電沖擊耐受 電壓（峰值） | 隔離斷口 | 70/85 | |||||
相間及對地 | 60/75 | 60/75 | |||||
7 | 噪音水平 | db | ≤55 | ||||
8 | 箱體防護等級 | IP33D | |||||
注1、注2：當變壓器容量小于200kVA時，不作要求；
注3：組合電器受限于高壓熔斷器；
注4：負荷開關不適用，組合電器受限于高壓熔斷器；
注5、注6：組合電器不適用。
訂貨須知
訂貨時應提供下列資料：
l 型號、容量、數量、顏色、外形尺寸要求及外殼材料；
l 變壓器的型號、性能、聯結組別、分接范圍及阻抗要求；
l 高、低壓側一次接線方案，元器件型號、規格和要求；
l 電力智能化管理網或物業管理對預裝式變電站的入網配置要求；
l 使用環境要求；
l 其它特殊要求，與制造商協商。
