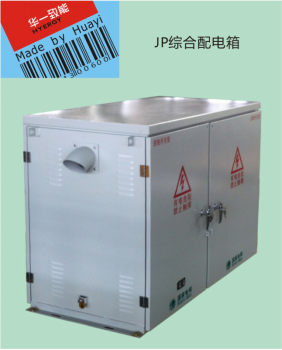

JP綜合配電箱
概述
四川華一電氣有限公司JP綜合配電箱，是根據電網建設改造要求及電網運行經驗，本著實用、安全、經濟、合理、可靠的原則而設計的。對低壓電網配變和各類電力用戶的超負荷運轉率進行自動跟蹤補償，使配電增容15%～50%，從而達到提高電網質量，減少電能損耗，充分利用電能的目的。適用于城鄉電網交流50HZ、額定電壓0.4kV及以下的輸配電系統。是具有電能分配、電能計量、數據采集、電流電壓檢測、過電流保護、缺相保護、漏電保護、低壓防雷、故障解除、自動重合閘及無功自動補償?shù)榷喙δ芤惑w的新型戶外低壓綜合配電裝置。產品具有結構新穎、防護等級高、安裝調試、維護及檢修方便等優點，是電網改造的理想選擇，同時也可作為其他配電設備的配套輔助裝置。
符合標準
l GB 7251.1 低壓成套開關設備和控制設備 第1部分總則
l GB/T 15576 低壓成套無功功率補償裝置
使用環境條件
l 海拔：不超過2000米；
l 環境溫度：-40℃～+55℃；
l 空氣相對濕度：日平均相對濕度≤95%，月平均相對濕度≤90%；
l 抗震能力：地震烈度不超過8度；
l 垂直安裝傾斜度不大于5度；
l 安裝場所：無火災、無爆炸危險、無嚴重污染、無化學腐蝕氣體及劇烈振動；
l 用戶有特殊要求時，可以與本公司協商解決。
產品特點
l 箱體采用不銹鋼板或SMC材料制造，箱體外殼板厚不小于1.5mm,箱門內置加強筋，有足夠強度，箱內安裝板和安裝梁采用鍍鋅板或覆鋁鋅板保證接地連續性；
l 箱內所有電器元件的金屬外殼與箱體連接，箱體可靠接地；
l 箱門采取密封措施，箱體具有良好的散熱、防雨、防塵、防凝露的性能，門鎖可靠；
l 箱體可采用戶外桿架安裝或戶外落地安裝；
l 箱體體積小、易安裝、防竊電、適應性強、耐老化、防護等級高等優點；
l 具體尺寸由容量和配置決定。
主要技術參數
序號 | 項 目 | 單位 | 數 值 |
1 | 額定工作電壓Ue | V | AC380 |
2 | 額定頻率 | Hz | 50 |
3 | 額定絕緣電壓Ui | V | AC660 |
4 | 額定補償容量 | kVar | 5～315 |
5 | 主母線額定電流Ie | A | 32～630 |
6 | 額定短時耐受電流Icw | kA | 15 |
7 | 最快響應時間 | ms | ≤ 20 |
8 | 過電壓等級 | Ⅲ | |
9 | 外殼防護等級 | IP44 | |
10 | 補償方式 | 三相平衡補償、三相分相補償、“分相 + 平衡”混合補償 | |
11 | 控制物理量 | 無功功率或無功電流 |
訂貨須知
訂貨時請?zhí)峁┤缦沦Y料：
l 方案說明；
l 配變?nèi)萘?、饋電路?shù)、補償容量、電容器分組情況；
l 控制器、投切元件及電能表等元件型號，箱體材質和顏色；
l 安裝方式。
